Matériel standard
NBR ou FKM * Choix du matériau selon les conditions de travail |  |
Description du produit

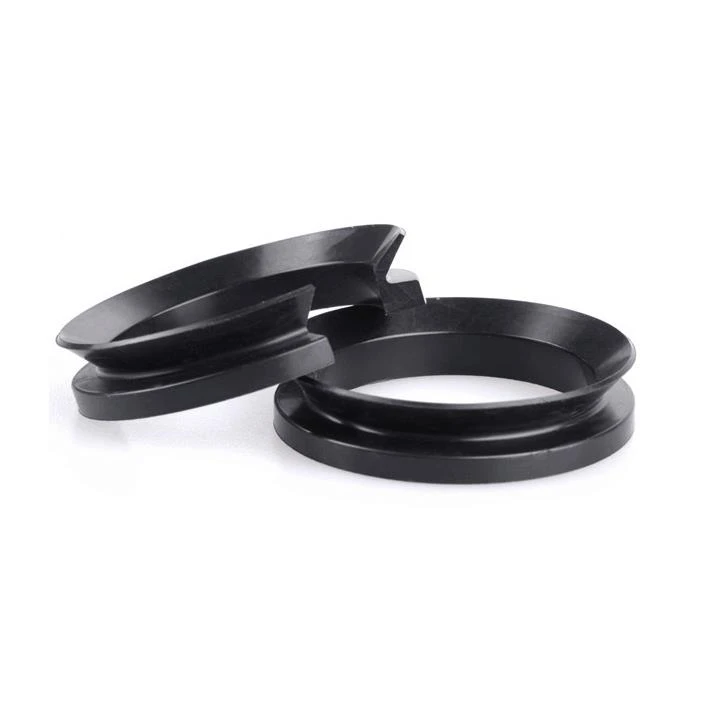

Les joints d'étanchéité en V GVA sont des joints tout caoutchouc spéciaux pour arbres et roulements rotatifs. Le joint en V adopte une action de frottement d'huile centrifuge pour prévenir efficacement la pollution sèche et humide.
Ce joint d’arbre GVA est entièrement constitué de caoutchouc et comprend un corps et une lèvre d’étanchéité conique fixée au corps par une "charnière" élastique. Le joint en V est monté sur l'arbre et tourne avec celui-ci. La lèvre bute axialement sur la face opposée, qui est perpendiculaire à l'axe. Le corps du joint a un ajustement serré sur l'arbre et maintient la lèvre en place. Ce joint a une très faible résistance au couple et une accumulation de chaleur et ne nécessite pas de préparation coûteuse de la face arrière.
Les caractéristiques
- Facile à installer, peut être étiré normalement et compter sur l'élasticité du caoutchouc lui-même doit être bien enveloppée sur l'arbre tournant - Petite pression de contact des lèvres, la pression de contact diminue à mesure que la vitesse de la ligne augmente - bonne résistance à l'usure - certain degré d'excentricité de l'arbre autorisé - Empêcher efficacement l’intrusion de poussière, poudre, eau, graisse, etc. |  |
Condition de fonctionnement
La vitesse | Pression | Température | Médias | Diamètre fourni |
15m / s | - | -35 ℃ ~ 180 | Eau, huile, poussière, etc. | 40mm-2000mm |
* Les données ci-dessus dépendent du matériau du caoutchouc et des données extrêmes ne peuvent pas apparaître en même temps.

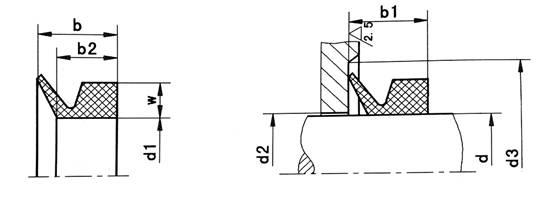

Dessin technique
Liste de spécification
Numéro de pièce | ré | d2 | d3 | b1 | d1 | w | b | b2 |
GVA0450 | 43-48 | d + 2 | d + 15 | 7,0 ± 1,0 | 40 | 5 | 9.0 | 5.5 |
GVA0500 | 48-53 | d + 2 | d + 15 | 7,0 ± 1,0 | 45 | 5 | 9.0 | 5.5 |
GVA0550 | 53-58 | d + 2 | d + 15 | 7,0 ± 1,0 | 49 | 5 | 9.0 | 5.5 |
GVA0600 | 58-63 | d + 2 | d + 15 | 7,0 ± 1,0 | 54 | 5 | 9.0 | 5.5 |
GVA0650 | 63-68 | d + 2 | d + 15 | 7,0 ± 1,0 | 58 | 5 | 9.0 | 5.5 |
GVA0700 | 68-73 | d + 3 | d + 18 | 9,0 ± 1,2 | 63 | 6 | 11.0 | 6.8 |
GVA0750 | 73-78 | d + 3 | d + 18 | 9,0 ± 1,2 | 67 | 6 | 11.0 | 6.8 |
GVA0800 | 78-83 | d + 3 | d + 18 | 9,0 ± 1,2 | 72 | 6 | 11.0 | 6.8 |
GVA0850 | 83-88 | d + 3 | d + 18 | 9,0 ± 1,2 | 76 | 6 | 11.0 | 6.8 |
GVA0900 | 88-93 | d + 3 | d + 18 | 9,0 ± 1,2 | 81 | 6 | 11.0 | 6.8 |
GVA0950 | 93-98 | d + 3 | d + 18 | 9,0 ± 1,2 | 85 | 6 | 11.0 | 6.8 |
GVA1000 | 98-105 | d + 3 | d + 18 | 9,0 ± 1,2 | 90 | 6 | 11.0 | 6.8 |
GVA1100 | 105-115 | d + 4 | j + 21 | 10,5 ± 1,5 | 99 | 7 | 12.8 | 7.9 |
GVA1200 | 115-125 | d + 4 | j + 21 | 10,5 ± 1,5 | 108 | 7 | 12.8 | 7.9 |
GVA1300 | 125-135 | d + 4 | j + 21 | 10,5 ± 1,5 | 117 | 7 | 12.8 | 7.9 |
GVA1400 | 135-145 | d + 4 | j + 21 | 10,5 ± 1,5 | 126 | 7 | 12.8 | 7.9 |
GVA1500 | 145-155 | d + 4 | j + 21 | 12,0 ± 1,8 | 135 | 8 | 14.5 | 9.0 |
GVA1600 | 155-165 | d + 4 | j + 21 | 12,0 ± 1,8 | 144 | 8 | 14.5 | 9.0 |
GVA1700 | 165-175 | d + 4 | j + 21 | 12,0 ± 1,8 | 153 | 8 | 14.5 | 9.0 |
GVA1800 | 175-185 | d + 4 | j + 21 | 12,0 ± 1,8 | 162 | 8 | 14.5 | 9.0 |
GVA1900 | 185-195 | d + 4 | j + 21 | 12,0 ± 1,8 | 171 | 8 | 14.5 | 9.0 |
GVA1950 | 195-210 | d + 4 | j + 21 | 12,0 ± 1,8 | 180 | 8 | 14.5 | 9.0 |
GVA2000 | 190-210 | d + 10 | d + 45 | 20,0 ± 4,0 | 180 | 15 | 25,0 | 14.3 |
GVA2200 | 210-235 | d + 10 | d + 45 | 20,0 ± 4,0 | 198 | 15 | 25,0 | 14.3 |
GVA2500 | 235-265 | d + 10 | d + 45 | 20,0 ± 4,0 | 225 | 15 | 25,0 | 14.3 |
GVA2750 | 265-290 | d + 10 | d + 45 | 20,0 ± 4,0 | 247 | 15 | 25,0 | 14.3 |
GVA3000 | 290-310 | d + 10 | d + 45 | 20,0 ± 4,0 | 270 | 15 | 25,0 | 14.3 |
GVA3250 | 310-335 | d + 10 | d + 45 | 20,0 ± 4,0 | 292 | 15 | 25,0 | 14.3 |
GVA3500 | 335-365 | d + 10 | d + 45 | 20,0 ± 4,0 | 315 | 15 | 25,0 | 14.3 |
GVA3750 | 365-390 | d + 10 | d + 45 | 20,0 ± 4,0 | 337 | 15 | 25,0 | 14.3 |
GVA4000 | 390-430 | d + 10 | d + 45 | 20,0 ± 4,0 | 360 | 15 | 25,0 | 14.3 |
GVA4500 | 430-480 | d + 10 | d + 45 | 20,0 ± 4,0 | 405 | 15 | 25,0 | 14.3 |
GVA5000 | 480-530 | d + 10 | d + 45 | 20,0 ± 4,0 | 450 | 15 | 25,0 | 14.3 |
GVA5500 | 530-580 | d + 10 | d + 45 | 20,0 ± 4,0 | 495 | 15 | 25,0 | 14.3 |
GVA6000 | 580-630 | d + 10 | d + 45 | 20,0 ± 4,0 | 540 | 15 | 25,0 | 14.3 |
GVA6500 | 630-665 | d + 10 | d + 45 | 20,0 ± 4,0 | 600 | 15 | 25,0 | 14.3 |
GVA7000 | 665-705 | d + 10 | d + 45 | 20,0 ± 4,0 | 630 | 15 | 25,0 | 14.3 |
GVA7250 | 705-745 | d + 10 | d + 45 | 20,0 ± 4,0 | 670 | 15 | 25,0 | 14.3 |
GVA7500 | 745-785 | d + 10 | d + 45 | 20,0 ± 4,0 | 705 | 15 | 25,0 | 14.3 |
GVA8000 | 785-830 | d + 10 | d + 45 | 20,0 ± 4,0 | 745 | 15 | 25,0 | 14.3 |
GVA8500 | 830-875 | d + 10 | d + 45 | 20,0 ± 4,0 | 785 | 15 | 25,0 | 14.3 |
GVA9000 | 875-920 | d + 10 | d + 45 | 20,0 ± 4,0 | 825 | 15 | 25,0 | 14.3 |
GVA9500 | 920-965 | d + 10 | d + 45 | 20,0 ± 4,0 | 865 | 15 | 25,0 | 14.3 |
* Autres spécifications sur demande, nous fournissons également des produits de tournage ou des produits semi-finis.
