Si vous lisez ceci, il y a de fortes chances que vous ayez déjà eu affaire à des défaillances de joints toriques – peut-être un système hydraulique qui a commencé à fuir de nulle part, une pompe qui a perdu de la pression à mi-parcours ou un joint qui a cédé bien avant sa durée de vie prévue. En tant que fournisseur de joints toriques depuis plus d'une décennie, j'ai vu tous les types de pannes imaginables, et le plus souvent, ce n'est pas parce que le joint torique était « mauvais », c'est parce que les gens sautent les petites étapes fondées sur la science qui font que ces petites pièces durent des années, et non des mois.
Les joints toriques peuvent sembler simples, mais ils sont des bêtes de somme dans tous les domaines, du matériel agricole et des robots d'usine aux pièces aérospatiales et à la plomberie. Leur travail consiste à créer une barrière étanche et flexible entre deux surfaces de contact, et lorsqu'elles échouent, cela peut provoquer un arrêt brutal des opérations. Des clients sont venus me voir paniqués parce qu'un lot de joints toriques qu'ils avaient achetés à quelqu'un d'autre était tombé en panne après quelques semaines, et 9 fois sur 10, le problème se résume à trois grands domaines : choisir le bon matériau pour le travail, les installer correctement et entretenir le système qui les entoure. Décomposons cela comme si nous discutions autour d'un café : pas de super jargon, juste de vraies choses qui fonctionnent.
Tout d’abord : le choix des matériaux. Ce n’est pas négociable et je ne saurais trop insister là-dessus. J'ai vu des gars prendre un joint torique en nitrile standardJoints toriques en caoutchouc nitrileparce que c'est bon marché et courant, seulement pour le faire craquer dans un système à haute température ou avec des produits chimiques. Le nitrile est idéal pour les utilisations hydrauliques générales, l'huile et le carburant, mais il se désagrège rapidement si vous faites face à des températures extrêmes (plus de 250 °F environ) ou à des fluides agressifs comme certains acides ou solvants.

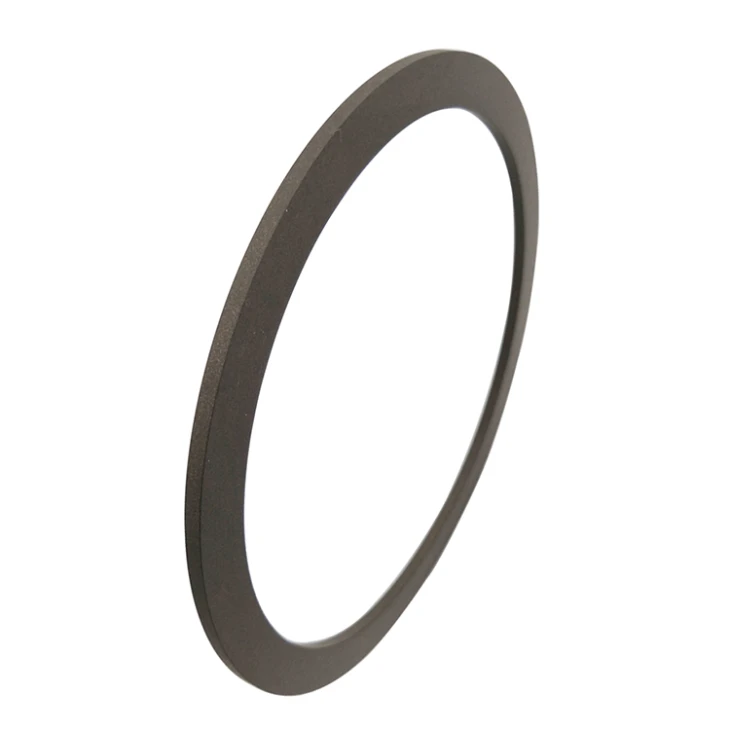

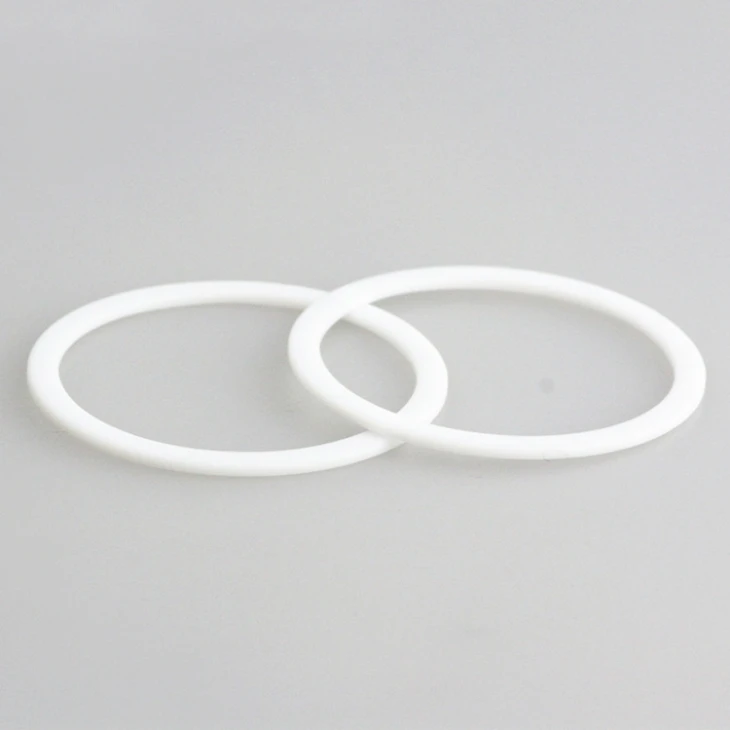

Si votre système chauffe ou si vous avez besoin de quelque chose capable de gérer des produits chimiques agressifs, vous devez opter pour de meilleurs matériaux. Beaucoup de gens ne réalisent pas que les joints toriques peuvent se dégrader de deux manières : gonfler s’ils absorbent le liquide qui les entoure, ou durcir/casser s’ils sont exposés à trop de chaleur. Pour les applications hydrauliques à haute température, par exemple, vous aurez peut-être besoin de quelque chose comme le Viton, mais même le Viton a ses limites. Et si vous faites face à de la haute pression ? C'est là qu'interviennent les bagues d'appui : elles empêchent le joint torique de s'extruder dans l'espace entre les surfaces de contact. J'ai lié nos anneaux d'appui hydrauliques en téflon BRTAnneaux anti-extrusion hydrauliques en téflon BRTavant, et les gars ne jurent que par eux pour les configurations à haute pression, car le téflon est extrêmement durable, résiste à la plupart des produits chimiques et comble les espaces où les joints toriques peuvent être écrasés.
Une autre erreur matérielle que je vois : s'en tenir à des joints toriques ronds alors qu'une forme différente fonctionnerait mieux. Les anneaux X en caoutchouc (également appelés anneaux quadruples) changent la donne pour de nombreuses applications. Ils ont quatre lèvres d'étanchéité au lieu d'une, ils créent donc une étanchéité plus serrée avec moins de friction, ce qui signifie qu'ils s'usent plus lentement. J'ai eu des clients qui sont passés aux quadruples anneaux en caoutchouc X Ring.Anneaux quadruples en caoutchouc X Ringet réduire leur fréquence de remplacement de 60 % - ce n'est pas un argument de vente, ce sont les chiffres réels des personnes qui ont fait le changement. Ils sont un peu plus chers au départ, mais les économies à long terme sur les temps d'arrêt et les remplacements sont énormes.
Ensuite, l'installation. Je sais, installer un joint torique revient simplement à le mettre dans une rainure, n'est-ce pas ? Faux. J'ai vu des gars tirer des joints toriques avec des pinces, les étirer trop loin pour les ajuster ou sauter de nettoyer la rainure avant de les mettre en place. Tout cela conduit à de minuscules entailles ou déchirures qui se transforment en fuites en quelques jours. Voici la règle générale que je dis à chaque nouveau client : prenez votre temps. Tout d'abord, nettoyez soigneusement la rainure : toute saleté, copeaux de métal ou vieux résidus de joint sont comme du papier de verre frottant sur le joint torique à chaque cycle du système. Utilisez un chiffon doux et de l'alcool isopropylique (pas de brosses métalliques, elles peuvent laisser de minuscules rayures dans la rainure qui endommageraient le joint torique).
Ensuite, lorsque vous insérez le joint torique, assurez-vous qu'il n'est pas tordu. Un joint torique torsadé échouera presque immédiatement car un côté est plus étiré que l’autre, créant un point faible. Si vous l'installez sur un arbre ou autour d'un composant, lubrifiez-le légèrement avec le bon lubrifiant. N'utilisez pas de graisse à usage général, car certaines graisses décomposent les matériaux des joints toriques. Pour les systèmes hydrauliques, nous recommandons un fluide hydraulique compatible ou un lubrifiant à base de silicone qui ne dégradera pas le caoutchouc ou le téflon. Et n'étirez jamais un joint torique de plus de 10 % de sa circonférence d'origine. Si vous avez du mal à l'ajuster, vous n'avez probablement pas la bonne taille ou vous rendez le processus plus difficile qu'il ne devrait l'être.
La pression et la conception du système constituent la troisième grande pièce du puzzle. Même si vous disposez du joint torique parfait et que vous l’installez correctement, un système mal conçu le tuera rapidement. L'extrusion (que j'ai mentionnée plus tôt) est un gros problème avec les systèmes à haute pression. Si l'espace entre les deux surfaces de contact (appelé espace de jeu) est trop grand, le joint torique sera poussé dans cet espace lorsque la pression augmente, entraînant la perte de morceaux ou une défaillance complète. C'est là que les bagues d'appui entrent à nouveau en jeu : elles s'insèrent dans la rainure juste à côté du joint torique et bloquent cet espace, de sorte que le joint torique reste en place. Nos bagues anti-extrusion hydrauliques en téflon BRTAnneaux anti-extrusion hydrauliques en téflon BRTsont conçus pour supporter des pressions allant jusqu'à 10 000 PSI, ce qui est bien plus élevé que ce que la plupart des joints toriques standard peuvent supporter seuls.
Un autre problème lié à la pression est le cyclisme. Si votre système s'allume et s'éteint constamment, ou si la pression augmente rapidement, le joint torique fléchit plus qu'il ne le ferait dans un système stable, ce qui entraîne une fatigue au fil du temps. Pour les applications avec pression externe (comme les joints exposés à une pression extérieure au système principal), les joints toriques standard peuvent ne pas résister car ils sont uniquement conçus pour sceller dans une seule direction. C'est là qu'interviennent les joints axiaux alimentés par ressort : ils ont un ressort métallique à l'intérieur qui leur donne une flexibilité supplémentaire pour gérer les changements de pression et maintenir une étanchéité parfaite, même lorsque le matériau du joint torique commence à s'user un peu. Découvrez nos joints axiaux à ressort pour pression externeJoints axiaux alimentés par ressort pour pression externesi vous avez affaire à ce type de configuration, nous les avons utilisés dans des pompes industrielles et des équipements de construction, et ils durent 2 à 3 fois plus longtemps que les joints toriques ordinaires dans ces conditions exigeantes.
L’entretien est la dernière pièce sur laquelle la plupart des gens dorment. Les joints toriques ne sont pas des pièces à installer et à oublier : vous devez les vérifier régulièrement, en particulier dans les systèmes qui fonctionnent 24 heures sur 24, 7 jours sur 7, ou qui gèrent des conditions difficiles. Que devriez-vous rechercher ? Fissures, fragilité, gonflement ou décoloration. Si vous en voyez, il est temps de remplacer le joint torique, même s'il semble qu'il fonctionne toujours. Gardez également un œil sur le liquide de votre système : si le liquide est sale, contaminé ou du mauvais type, il peut briser le joint torique de l'intérieur vers l'extérieur. Changer le liquide hydraulique dans les délais et utiliser le bon liquide pour votre système prolongera considérablement la durée de vie des joints toriques.
Des clients m'ont dit que le remplacement des joints toriques tous les 3 mois ne faisait que « partie du travail », mais ce n'est pas vrai. Avec le bon matériau, une installation correcte, une conception de système appropriée et un entretien régulier, les joints toriques peuvent durer de 2 à 5 ans, même dans des environnements industriels exigeants. Un de nos clients du secteur agricole a opté pour des joints toriques en nitrile pour les systèmes hydrauliques de son tracteur il y a quelques années, mais il devait les remplacer tous les 6 mois en raison de la chaleur et des résidus d'engrais. Nous leur avons suggéré de passer aux joints toriques Viton et d'ajouter nos bagues d'appui en téflon, d'ajuster leur programme d'entretien pour nettoyer les rainures à chaque vidange d'huile, et maintenant ces joints toriques durent 2 ans. Cela représente une durée de vie 4 fois plus longue : rien de compliqué, il suffit de prêter attention aux détails.
En fin de compte, la performance à long terme des joints toriques ne consiste pas à obtenir la pièce la moins chère ou le matériau le plus cher : il s'agit d'adapter la pièce à votre application spécifique, de bien l'installer et de prendre soin du système qui l'entoure. Si vous n'êtes pas sûr du joint torique le mieux adapté à vos besoins, ou si vous avez fait face à des pannes répétées et souhaitez le réparer définitivement, contactez notre équipe. Nous ne vendons pas seulement des joints toriques : nous avons aidé des centaines de clients à résoudre des problèmes de joints et à trouver des pièces adaptées à leur configuration exacte. Nous avons tout du standardJoints toriques en caoutchouc nitrilepour usage général aux joints spécialisés comme notreJoints statiques hydrauliquespour les applications stationnaires, donc quel que soit votre travail, nous pouvons vous aider. Ne laissez pas de mauvais joints toriques nuire à vos opérations : travaillons ensemble pour que ces joints durent aussi longtemps qu'ils le devraient.
Références
- Joints toriques : sélection, installation et maintenance – Society of Tribologists and Lubrication Engineers (STLE)
- Résistance à l'extrusion dans les joints élastomères – Journal of Hydraulic Fluid Technology, 2021
- Performance des joints en polymère sous charge cyclique à haute pression – Polymer Engineering & Science, 2019
- Guide des joints à ressort pour les applications industrielles – Seal Technology Association (STA)
